引言

鈦合金憑借自身優異的輕量化、高強度及耐腐蝕性等特點，成為航空航天領域廣泛使用的結構材料[1-3]。尤其是鈦合金的焊接／超塑性成形技術能夠制造空心輕量化結構，具有重要的應用潛力[4]。TC4鈦合金激光焊接接頭成形良好，強度高于母材，但因?yàn)楹缚p由粗大的原始β晶粒內的網籃狀馬氏體組織構成，所以其接頭塑性較差[5]。在常溫拉伸變形過程中，TC4鈦合金母材的延伸率通常在10％~15％，而焊縫基本不發生塑性變形；在高溫超塑性變形過程中，焊縫的超塑性變形能力低于母材[6-8]，從而限制了激光焊／超塑性成形技術的實際應用。因此，調控焊縫組織、提高接頭的常溫及高溫塑性，可提高焊接件的加工性能，進一步推動TC4鈦合金的推廣應用。添加稀土元素是調控合金組織性能的一種可行方法，一般來說稀土元素以單質、氧化物或金屬間化合物形態出現在合金組織中，起到凈化、改性和微合金化作用[9-13]。與其他稀土元素相比，稀土元素Yb有著更為獨特的原子核外電子排列方式，這也使得Yb元素的調控作用在鋁、鎂合金中有著更多的應用和研究[14]。研究表明，稀土元素Yb能夠在不同的鋁、鎂合金中生成不同的金屬間化合物，這些細小化合物的析出起到了對位錯的釘扎阻礙作用，進而限制合金的動態再結晶行為，達到了細化晶粒的作用，對合金的塑型和強度有著較大提升[15-17]。目前，稀土元素對鈦合金焊接接頭組織及性能的影響還未見相應研究報道。本工作在TC4鈦合金激光焊縫中添加不同含量的Yb₂O₃，并觀察其接頭組織特征，測試其接頭常溫及高溫力學性能，為鈦合金激光焊／超塑性成形技術的應用提供理論參考。

1、實驗

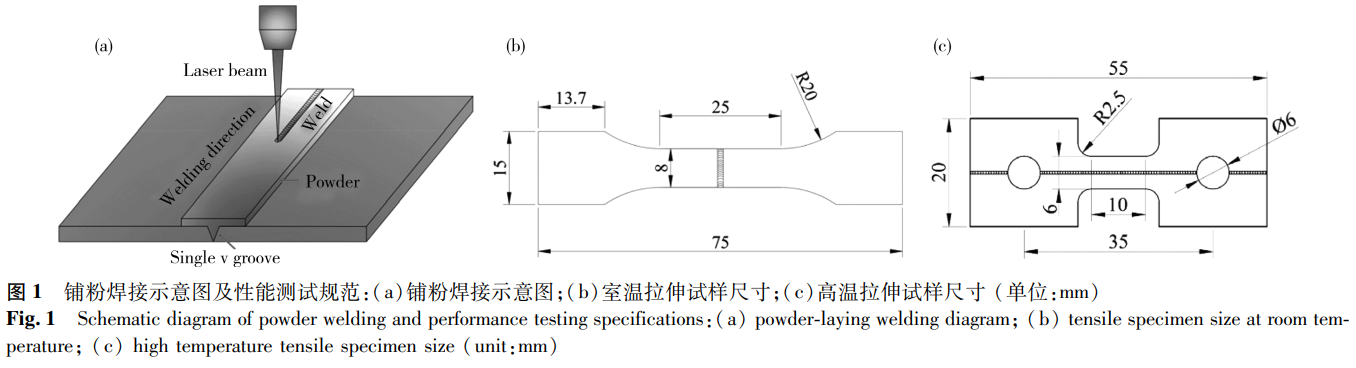

母材選用長×寬×高為60mm×40mm×2mm的熱軋退火態TC4鈦合金板，室溫拉伸延伸率為11％。采用激光鋪粉焊接，預置粉末為Yb₂O₃和TC4粉末充分球磨后的混合粉末，粉末粒徑均為15～50μm。Yb₂O₃在焊前混粉中所占質量比例（文中如無特別說明均為質量分?jǐn)?shù)）分別為0％、2％、4％、6％、8％、10％，采用對接焊方式，圖1ａ為鋪粉焊接示意圖。實驗設備采用IPG公司生產的YLS-4000光纖激光器，激光波長為1.07μm，激光功率為1.9kW，焊接速度為2.1m/min。室溫拉伸采用型號為ＷＤＷ200Ｄ微機控制電子萬能試驗機，以1mm／ｍｉｎ的拉伸速率檢測接頭抗拉強度，室溫拉伸試樣尺寸如圖1ｂ所示。高溫拉伸采用ＣＭＴ4104微機控制電子試驗機，高溫拉伸參數為變形溫度900℃、初始應變速率2×10^-3s^-1，高溫拉伸試樣尺寸如圖1ｃ所示采用掃描電子顯微鏡（Ｓｃａｎｎｉｎｇｅｌｅｃｔｒｏｎｍｉｃｒｏｓｃｏｐｅ，ＳＥＭ）、能譜儀（Ｅｎｅｒｇｙｄｉｓｐｅｒｓｉｖｅｓｐｅｃｔｒｏｍｅｔｅｒ，ＥＤＳ）和Ｘ射線衍射儀（Ｘｒａｙｄｉｆｆｒａｃｔｏｍｅｔｅｒ，ＸＲＤ）分析接頭的界面物相組成和結構。

2、結果與討論
2.1　稀土元素對TC4鈦合金激光焊接頭組織的影響

圖2為不同Yb₂O₃含量時TC4鈦合金激光焊接頭金相組織。

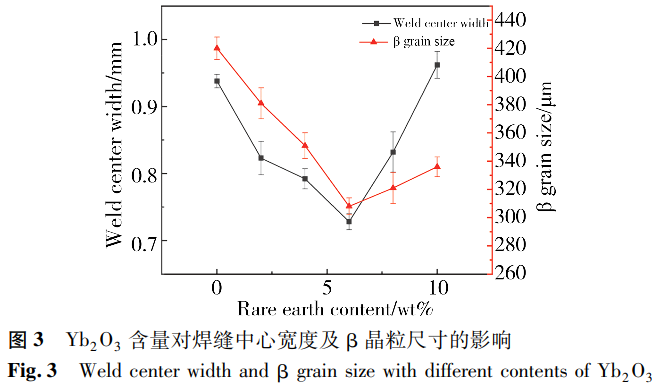

從圖2ａ未添加Yb₂O₃的接頭組織中可知，焊縫區由粗大原始β柱狀晶組成，β晶粒內部由有序排列的針狀馬氏體α′組成，進而形成網籃組織。圖2ｂ中未發現明顯的第二相，焊縫組織依舊由原始β柱狀晶組成，但添加Yb₂O₃之后，原始β柱狀晶的長度和寬度同時出現了明顯的減小現象，這表明Yb₂O₃的添加能夠使激光填粉焊鈦合金焊縫原始β晶粒產生細化現象圖3為Yb₂O₃對焊縫寬度及β晶粒尺寸的影響。由圖3可知，未添加Yb₂O₃的焊縫β晶粒大小為420μm，焊縫寬度為0.94mm。添加稀土后，焊縫晶粒尺寸及焊縫寬度隨著土含量增加而不斷減?。划?dāng)Yb₂O₃含量為6％時，Yb₂O₃對焊縫晶粒尺寸及焊縫中心寬度影響最為顯著，晶粒尺寸最小為308μm，此時焊縫中心寬度也達到最小值，為0.73mm。相較于未添加Yb₂O₃焊縫，β晶粒尺寸減小26.67％，焊縫中心寬度減小22.3％。這是因?yàn)殡S著Yb₂O₃含量的增加，熔池中異質形核點也會增加，降低了臨界形核功，增加了焊縫晶粒的形核率。激光焊縫中心寬度主要取決于熔池的表面張力，稀土元素作為活性元素能夠有效降低液態熔池的表面張力并減小其表面能，使得焊縫中心寬度變窄。但當Yb₂O₃的含量達到8％后，晶粒尺寸及焊縫中心寬度又逐漸變大，在Yb₂O₃的含量為10％時，焊縫晶粒尺寸為336μm，焊縫中心寬度為0.96mm。這是因?yàn)殡S著焊縫中稀土氧化物的增加，容易聚集形成大的夾渣物，導致形核點減少的同時亦降低液態熔池的流動性，對晶粒的細化及焊縫中心寬度產生不利影響。

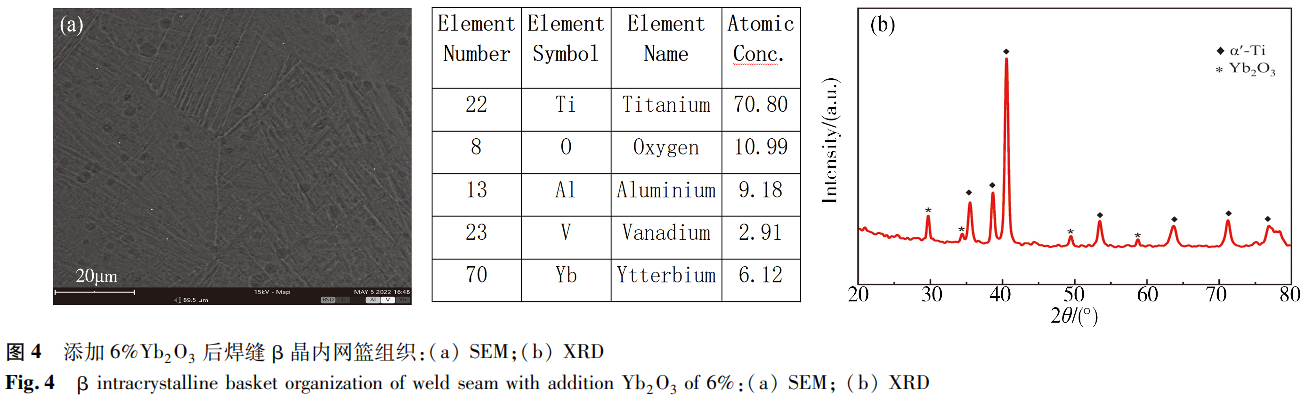

圖4為添加6％Yb₂O₃后焊縫β晶內網籃組織，其中圖4ａ為網籃組織的能譜面掃描，可以看到，焊縫為針狀α′馬氏體構成的網籃組織，但是在網籃組織中存在微小的白點。經過ＥＤＳ掃描表明，網籃組織內存在Ｏ、Ｙｂ元素，判斷其為Yb₂O₃顆粒。結合圖4ｂ的ＸＲＤ圖，同樣表明焊縫網籃組織內存在Yb₂O₃，表明圖4ａ中白色相為在β晶粒內部的Yb₂O₃。Yb₂O₃的加入一方面會降低大部分的馬氏體長度，這是因?yàn)閅b₂O₃的加入會降低β晶粒尺寸，而馬氏體的生長不能突破β晶粒的晶界；另一方面會導致馬氏體生長排列雜亂，這是因?yàn)橄⊥罽b作為活性元素，會促使熔池的向下流動更加劇烈，從而導致馬氏體生長排列雜亂。當馬氏體生長受到限制時，晶粒內部元素更容易進行元素?cái)U(kuò)散，導致網籃組織的形成秩序受到了影響，這降低了焊縫的強、硬度而使其更容易發生變形，即塑性提高。

2.2　稀土元素對TC4鈦合金激光焊接頭性能的影響

2.2.1　室溫力學性能

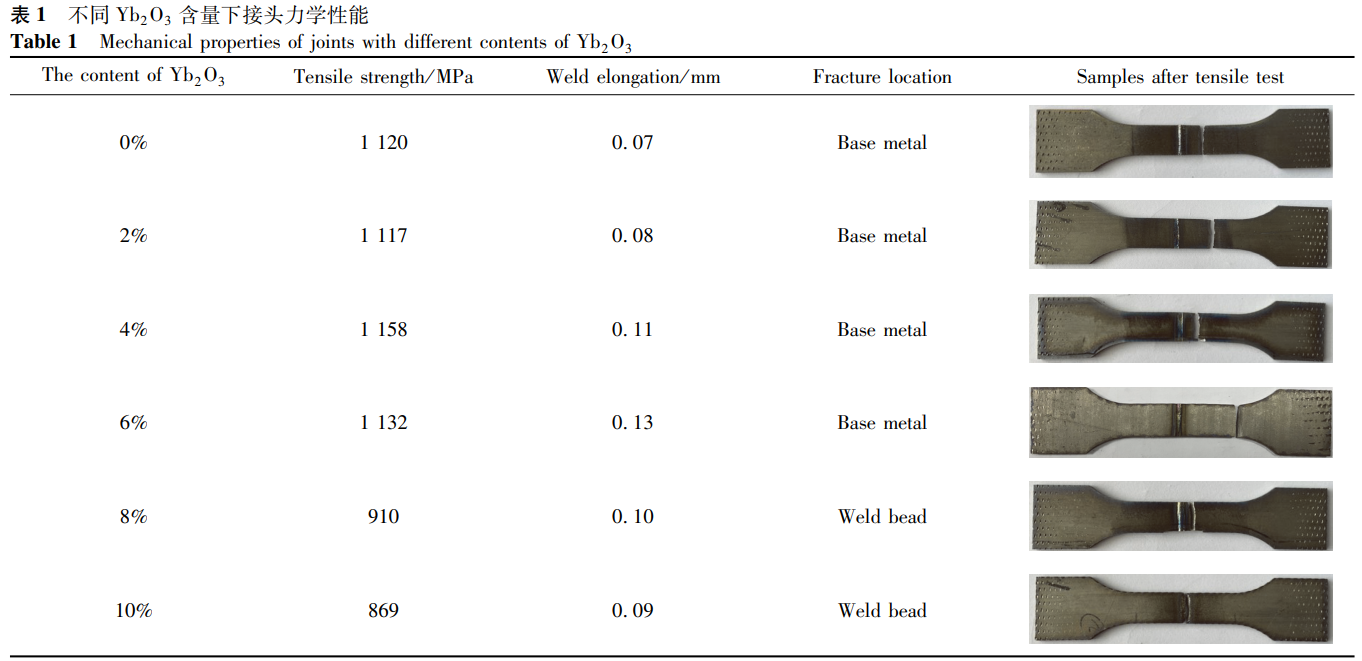

表1為Yb₂O₃含量對接頭室溫力學性能的影響，由表可知，當Yb₂O₃含量低于6％時，拉伸試樣都斷裂于母材，說明接頭強度高于母材，抗拉強度高于1100Mpa。當Yb₂O₃含量達到8％時，接頭抗拉強度降低到910Mpa，斷裂發生在熔合區附近的焊縫，這是因?yàn)閅b₂O₃含量過高，容易在焊縫中聚集成脆性，同時加劇了焊縫與熱影響區的組織性能差異，導致試件在熔合附近的焊縫處斷裂。當Yb₂O₃含量繼續升高到10％時，焊縫的脆性更強，強度只有869Mpa，過多的稀土氧化物造成了焊縫夾渣，引起了焊縫的應力集中現象。焊接裂紋伴隨著脆性氧化物開始萌生，接頭性能急劇惡化，反而降低了接頭的抗拉強度和塑性，斷裂位置出現在焊縫處。

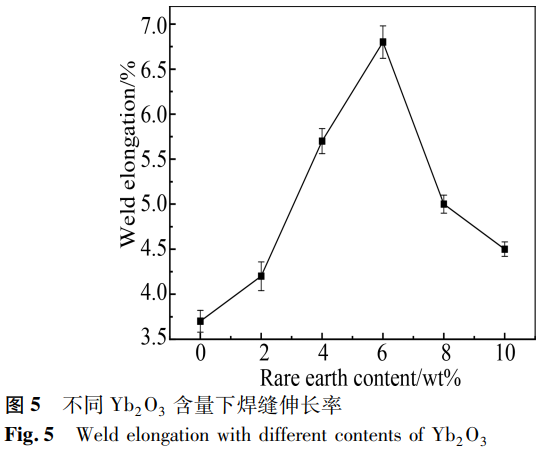

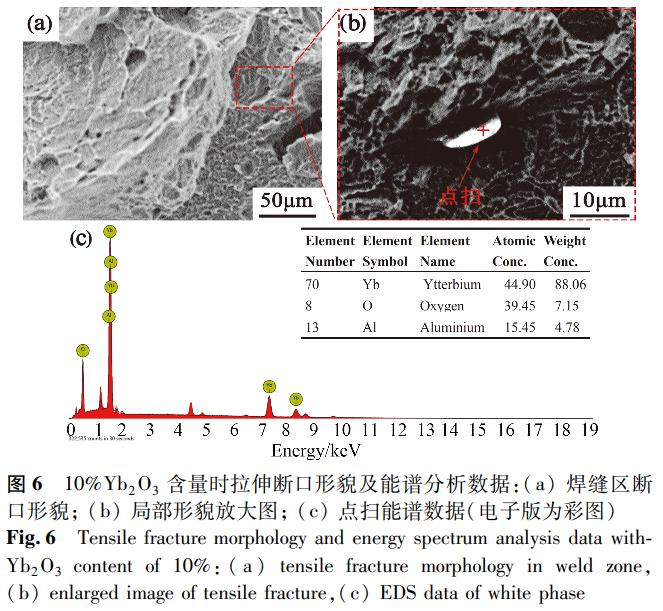

圖5為Yb₂O₃含量對焊縫伸長率的影響。因?yàn)樵嚇佣鄶?shù)斷裂于母材，所以用伸長率來表征焊縫的塑性。由圖5可知，隨著Yb₂O₃含量的增加，焊縫的伸長率呈先增大后減小的變化趨勢。未添加稀土元素時，焊縫伸長率為3.7％，這是因?yàn)楹缚p晶粒粗大，馬氏體長而有序，因此強度、硬度較高，在試樣進行拉伸時，焊縫塑性較低，變形程度有限。加入稀土后，焊縫晶粒得到了細化，馬氏體長度減小，排列秩序降低，塑性增加。當Yb₂O₃含量為2％時，延伸率提高至4.2％。隨著Yb₂O₃含量繼續增加至6％時，焊縫伸長率達最高，為6.8％，此時焊縫塑性最好，稀土元素的作用達到最大，這也表明添加適量的Yb₂O₃可有效提高焊縫的塑性。而當Yb₂O₃含量繼續增加至8％時，稀土氧化物的脆性發揮作用，反而低焊縫強度和塑性，此時塑性降低明顯，延伸率下降至5.1％。當Yb₂O₃含量為10％時，焊縫伸長率為4.5％，接頭塑性進一步降低，這是因?yàn)檫^(guò)多的稀土氧化物造成了焊縫夾渣，引起了焊縫的應力集中現象，最終導致裂紋的萌生，接頭性能惡化。因此摻加含量6％以下的稀土氧化物有利于提高焊縫的塑性，增加焊縫延伸率。為了更充分展現Yb₂O₃對接頭斷裂行為的影響，對斷裂于焊縫位置的試樣進行斷口分析（見圖6），對圖6ａ中紅色框選部分進行放大，得到如圖6ｂ所示的焊縫斷口形貌局部放大圖，從圖6ｂ中可發現直徑約10μm的白色相夾雜在斷口處，能譜點掃描結果顯示，該白色相為焊縫中形成的Ｍ相。這表明當Yb₂O₃含量過高時，焊縫中聚集形成的不規則塊狀Ｍ相會造成焊縫夾渣等不良后果，極有可能在載荷作用下引起焊縫內部的應力集中現象，進而成為裂紋的萌生源，這成為焊縫性能下降的重要內因。

2.2.2　高溫力學性能

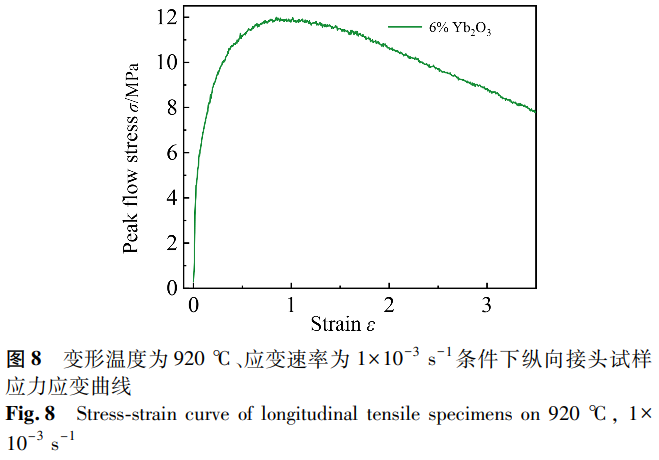

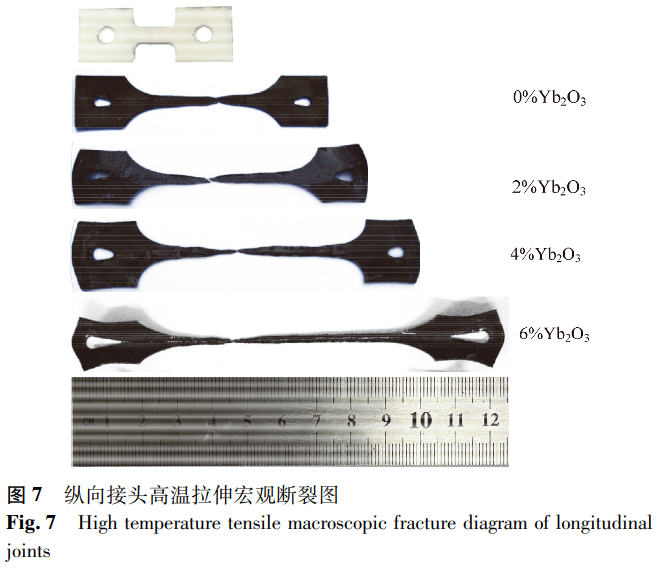

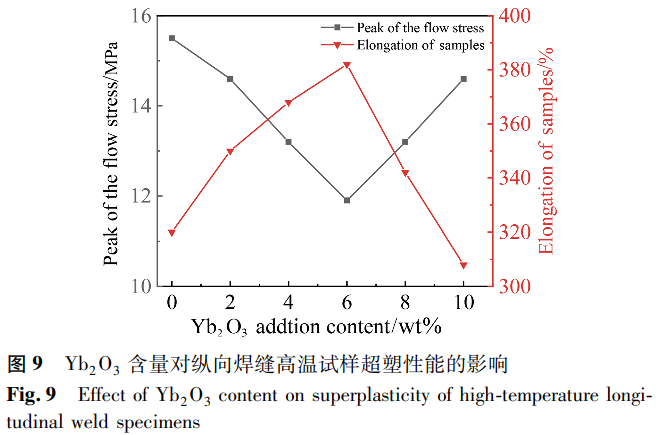

圖7為接頭縱向試樣高溫拉伸宏觀斷裂圖片，圖中白色試樣為高溫拉伸前縱向接頭試樣，白色是涂敷Ti-5高溫防氧化玻璃涂料導致，其在高溫下會在試樣表面熔化形成一層致密的玻璃涂層，有效緩解高溫拉伸過程中試樣的氧化。由圖7可知，接頭在高溫拉伸過程中變形均勻，未有明顯頸縮斷裂，這也保證了縱向接頭試樣在超塑變形過程中能獲得較大的斷后延伸率。圖8為變形溫度為920℃、應變速率為1×10^-3ｓ^-1條件下6％Yb₂O₃含量縱向接頭試樣應力應變曲線，由圖可知，該曲線形狀接近非典型的動態再結晶曲線。隨著高溫拉伸的進行，試樣流變應力增速減緩并逐漸達到峰值，達峰值后便出現緩慢下降的趨勢，最終導致塑性失穩，這是典型的超塑性變形特征。圖9為變形溫度為920℃、應變速率為1×10^-3ｓ^-1件下Yb₂O₃含量對焊縫高溫試樣超塑性能的影響。由圖9可知，當焊縫中未添加Yb₂O₃時，縱向焊縫高溫試樣接頭的流變應力為15.5Mpa，試樣延伸率達到了320％，說明TC4鈦合金激光焊焊縫具有一定的超塑變形能力。隨著Yb₂O₃含量的增加，流變應力先減小后增大，延伸率先增大后減小。Yb₂O₃含量為6％時，對焊縫高溫超塑性能影響最為顯著，此時試樣的峰值流變應力最小，為11.9Mpa，試樣延伸率達到最大值，為382％，相對于未添加Yb₂O₃的焊接試樣，峰值流變應力減小了25％，試樣延伸率增加了19％。這是因?yàn)閅b₂O₃的加入能夠有效降低焊縫晶粒的尺寸，使得粗大的原始β晶粒破碎，而隨著晶粒的細化，單位體積內晶界總面積增加，晶界的滑動趨勢增加，最終導致縱向焊縫高溫試樣延伸率增加。此外，隨著位錯在晶界附近塞積導致晶格強烈扭動的區域增加，晶界提供了較多的動態再結晶形核場所，有效促進了動態再結晶的發生，進而降低了縱向焊縫高溫試的高溫變形抗力，其峰值流變應力也降低。隨著Yb₂O₃含量的進一步增加，試樣峰值流變應力開始不斷增加，延伸率也降低。當Yb₂O₃的含量為10％時，縱向焊縫高溫試樣峰值流變應力為14.6Mpa，試樣延伸率為308％，分別比未添加時降低了4.4％和3.8％，試樣的塑性變形能力開始惡化。這是因?yàn)楫?dāng)Yb₂O₃的含量過高時，這些氧化物夾雜開始趨向于在位錯和晶界處聚集，阻礙晶界及位錯的運動的同時對元素的擴散起到不利影響，顯著提高再結晶溫度，高溫變形抗力增加，塑性降低。

3、結論

（1）Yb₂O₃的加入能夠在減小焊縫中心寬度的同時為β晶粒提供異質形核點，細化β晶粒尺寸。隨著Yb₂O₃含量的增加，焊縫晶粒尺寸及焊縫寬度呈先減小后增大的變化趨勢，當Yb₂O₃含量為6％時，晶粒尺寸最小，為308μm，焊縫中心寬度也達到最小值，為0.73mm。

（2）Yb₂O₃的加入提高TC4鈦合金激光焊接頭室溫塑性。隨著Yb₂O₃含量升高，接頭伸長率先升高后降低，未添加稀土元素時，焊縫伸長率為3.7％，當Yb₂O₃含量為6％時伸長率最大，為6.8％，是原始焊縫伸長率的近2倍。

（3）Yb₂O₃的加入能夠提高焊縫的超塑性變形能力。隨著Yb₂O₃含量的升高，焊縫縱向超塑性變形延伸率先增大后減小，峰值流動應力先減小后增大。當Yb₂O₃含量在6％時，峰值流變應力最低，為11.9Mpa，延伸率最高，為382％。

參考文獻

1?。兀酰蹋樱酰剩?，ＺｈｕｏＳ，ｅｔａｌ.ＣｈｉｎｅｓｅＪｏｕｒｎａｌｏｆＮｏｎｆｅｒｒｏｕｓＭｅｔａｌｓ，2019，29（7），1408（ｉｎＣｈｉｎｅｓｅ）．

許良，蘇居季，周松，等.中國有色金屬學報，2019，29（7），1408．
2?。冢瑁铮酰?，ＸｕＤ，ＧｅｎｇＳ，ｅｔａｌ.ＭａｔｅｒｉａｌｓＣｈａｒａｃｔｅｒｉｚａｔｉｏｎ，2021，179，111302．

3?。茫铮铮耄澹耍?，ＡｔｉｅｈＡＭ.ＪｏｕｒｎａｌｏｆＭａｎｕｆａｃｔｕｒｉｎｇａｎｄＭａｔｅｒｉａｌｓＰｒｏｃｅｓｓｉｎｇ，2020，4（2），39．

4?。粒酰鳎幔欤樱?，ＲａｍｅｓｈＳ，ＹｕｓｏｆＦ，ｅｔａｌ.ＴｈｅＩｎｔｅｒｎａｔｉｏｎａｌＪｏｕｒｎａｌｏｆＡｄｖａｎｃｅｄＭａｎｕｆａｃｔｕｒｉｎｇＴｅｃｈｎｏｌｏｇｙ，2018，97（1），1071．

5?。冢瑁酰铮樱?，ＴａｏＪ，ＺｈａｏＨＴ，ｅｔａｌ.ＪｏｕｒｎａｌｏｆＡｅｒｏｎａｕｔｉｃａｌＭａｔｅｒｉａｌｓ，2011，31（5），34（ｉｎＣｈｉｎｅｓｅ）．

周水亮，陶軍，趙海濤，等.航空材料學報，2011，31（5），34．
6?。蹋椋牵?，ＱｉｎＴ，ＦｅｉＡＧ，ｅｔａｌ.ＪｏｕｒｎａｌｏｆＡｌｌｏｙｓａｎｄＣｏｍｐｏｕｎｄｓ，2019，802，50．

7?。祝幔睿纾?，ＣｈｅｎＹＰ，ＣｈｅｎｇＤＨ，ｅｔａｌ.ＴｒａｎｓａｃｔｉｏｎｓｏｆＭａｔｅｒｉａｌｓａｎｄＨｅａｔＴｒｅａｔｍｅｎｔ，2020，41（5），177（ｉｎＣｈｉｎｅｓｅ）．

王龍，陳益平，程?hào)|海，等.材料熱處理學報，2020，41（5），177．
8?。耍幔瑁幔睿洌幔欤?，ＹａｓｕｉＫ.ＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅＦｏｒｕｍ，1997，243，687．

9?。樱瑁幔颍恚幔郑耍耍酰恚幔颍?，ＪｏｓｈｉＲＳ.ＪｏｕｒｎａｌｏｆＭａｔｅｒｉａｌｓＲｅｓｅａｒｃｈａｎｄＴｅｃｈｎｏｌｏｇｙ，2019，8（4），3504．

10ＣｈｅｎＦ，ＹｕＳ，ＬｕＷ，ｅｔａｌ.ＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＴｅｃｈｎｏｌｏｇｙ，2019，35（18），2275．

11ＷｅｎｇＷ，ＢｉｅｓｉｅｋｉｅｒｓｋｉＡ，ＬｉｎＪ，ｅｔａｌ.Ｍａｔｅｒｉａｌｉａ，2020，9，100586．

12ＷａｎｇＫＳ，ＴａｎＪＦ，ＨｕＰ，ｅｔａｌ.ＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ：Ａ，2015，636，415．

13ＨｉｅｄａＪ，ＮｉｉｎｏｍｉＭ，ＮａｋａｉＭ，ｅｔａｌ.ＭａｔｅｒｉａｌｓＴｒａｎｓａｃｔｉｏｎｓ，2013，54（8），1361．

14ＷｕＬＹ.Ｒａｒｅｅａｒｔｈｍｅｔａｌｌｕｒｇｙ，ＣｈｅｍｉｃａｌＩｎｄｕｓｔｒｙＰｒｅｓｓ，Ｃｈｉｎａ，2005（ｉｎＣｈｉｎｅｓｅ）．

吳文遠.稀土冶金學，化學工業出版社，2005．
15ＷｕＨ，ＹａｎＴ，ＷａｎｇＬ，ｅｔａｌ.ＭａｔｅｒｉａｌｓＳｃｉｅｎｃｅａｎｄＥｎｇｉｎｅｅｒｉｎｇ：Ａ，2020，777，139033．

16ＺｈａｎｇＤ，ＺｈａｎｇＤ，ＢｕＦ，ｅｔａｌ.ＪｏｕｒｎａｌｏｆＡｌｌｏｙｓａｎｄＣｏｍｐｏｕｎｄｓ，2017，728，404．

17ＺｏｕＹ，ＹａｎＨ，ＹｕＢ，ｅｔａｌ.Ｉｎｔｅｒｍｅｔａｌｌｉｃｓ，2019，110，106487．
